Name: سیستم های آزمایش ترانسفورماتور AC رایگان PD، تجهیزات آزمایش پتانسیل بالا نوع HV
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CQSB-500KVA/500KV
Price: 285,715.00 USD
Availability: InStock

امکانات گالری توضیحات محصول درخواست نقل قول

امکانات

مشخصات

اصل تست: مدار ترانسفورمور آزمون فرکانس قدرت

استاندارد تست: IEC60060-1:2010

حداکثر ظرفیت: 500KVA

حداکثر ولتاژ: 500 کیلو ولت

استفاده: تست AC Hipot در بازرسی کیفیت کارخانه برای ترانسفورماتورهای قدرت، کلیدهای عایق گاز، بوش ها، دستگیره ه

جزء: کنسول کنترل، تنظیم کننده ولتاژ، ترانسفورماتور تست نوع سیلندر، مقاومت حفاظتی، و تقسیم کننده ولتاژ

فرکانس تست: 50 هرتز یا 60 هرتز

چرخه کار: 60دقيقه يا طبق دستور

دقت تست: نه کمتر از ۱.۰ درصد

شکل موج خروجی: موج سینوسی خالص

ویژگی طراحی: طراحی رایگان PD، تست فرکانس توان خالص، ترانسفورماتور تست نوع سیلندر، نصب آسان

برجسته کردن:

تجهیزات آزمایش پتانسیل بالا 500KVA,سیستم های آزمایش ترانسفورماتور AC رایگان PD,سیستم های آزمایش ترانسفورماتور فرکانس قدرت AC

PD Free AC Transformer Test Systems

Power Frequency AC Transformer Test Systems

اطلاعات اولیه

محل منبع: نینگبو، چین

نام تجاری: Ningbo Suntech Power

گواهی: ISO9001

شماره مدل: CQSB-500KVA/500KV

پرداخت

جزئیات بسته بندی: کیف استاندارد چوبی بدون بخور را صادر کنید

زمان تحویل: 45 تا 75 روز کاری

شرایط پرداخت: T/T، L/C

قابلیت ارائه: 5 واحد / 2 ماه

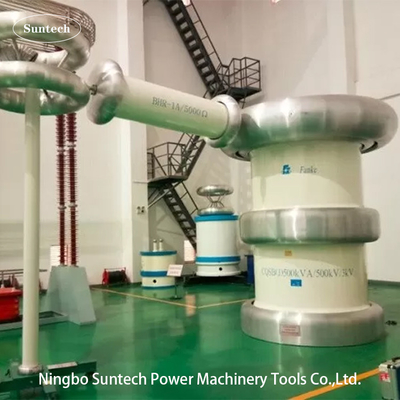

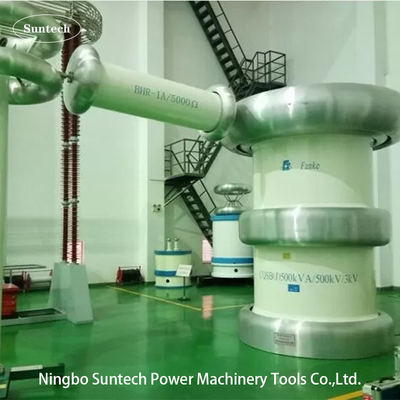

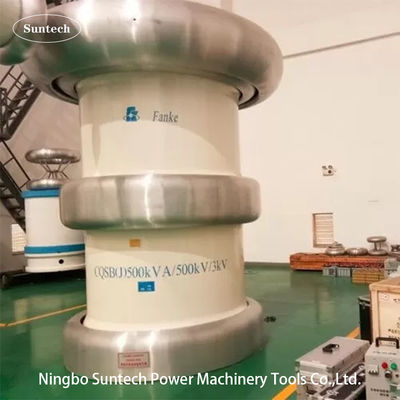

گالری

سیستم های آزمایش ترانسفورماتور AC رایگان PD، تجهیزات آزمایش پتانسیل بالا نوع HV

توضیحات محصول

سیستم های آزمون ترانسفورماتور AC PD رایگان ، سیستم مقاومت ولتاژ ترانسفورماتور PD Free HV Type Test

I. توصیف و کاربرد محصولات:

CQSB سری PD سیستم ترانسفورماتور آزمون فرکانس قدرت آزاد عمدتا برای ولتاژ فرکانس قدرت برای محصولات برق و مواد عایق یا ساختار عایق استفاده می شود.همچنین برای PD استفاده می شود قدرت آزاد فریکونسی آزمون منبع تغذیه از اشیاء آزمایش مانند ترانسفورم، محرک متقابل ، گیرنده ، و غیره به طور گسترده ای در بخش تولید برق ، بخش عملیات برق ، موسسه تحقیق و توسعه و موسسه آموزش عالی استفاده می شود.تقسیم کننده ولتاژ سیستم دارای ترمینال اتصال سیگنال PD است ، از طریق مجهز به 2 یا 4 کانال تجزیه کننده PD (اختیاری) ، تشخیص PD برای شیء آزمایش می تواند تحقق یابد.

مدل CQSB-500KVA/500KV دارای دو متراکم استوانه ای است که به طور سریالی به ولتاژ آزمون خروجی 500KV و جریان آزمایش 1A متصل می شوند. چرخه کار 60 دقیقه در ، 60 دقیقه خاموش ،

تا به حال، این مجموعه آزمایش مدل های مختلف سریالی را بر اساس برنامه های مختلف تست مقاومت در برابر فشار تشکیل داده است.

II. اجزای اصلی:

سیستم اندازه گیری و کنترل هوشمند فرکانس قدرت یا کابینت کنترل نوع کنسول
کابینت سوئیچ برق
کابینت تنظیم کننده ولتاژ
ترانسفورماتور آزمایش با نوع مخزن آهن یا نوع سیلندر
رآکتور جبران
مقاومت محافظ فرکانس قدرت،
دستگاه حفاظت سریع الکترونیکی
تقسیم کننده ولتاژ ظرفیت گر

برای مثال مدل CQSB-500KVA/500KV

SN	نام اجزای	نوع و مشخصات	چه قدر؟	هر وزن	هر ابعاد
1	کنسول کنترل	FKGB-500KVA	1 قطعه	180 کيلوگرم	۱۲۰۰۴۲۰۸۲۰ میلی متر
2	کابینت تنظیم کننده ولتاژ الکتریکی	DT-500KVA	1 قطعه	2500 کیلوگرم	110010501250 میلی متر
3.1	اولنوع سیلندر قابل انباشت ترانسفورماتور تست	CQSB-500KVA/250KV	1 قطعه	۳۰۰۰ کیلوگرم	D1200*H2800mm
3.2	دومنوع سیلندر قابل انباشت ترانسفورماتور تست	CQSB-250KVA/250KV	1 قطعه	۲۴۰۰ کیلوگرم	D1200*H2500mm
4	مقاومت محافظت	BHR-1A/500KV	1 تکه	120 کيلوگرم	D380*L850mm
5	تقسیم کننده ولتاژ با ظرفیت اتصال	TJF-500KV/500pF	1 مجموعه	200 کيلوگرم	D320*H6000mm
6	لوازم جانبی آزمایش ویژه
توجه: نیاز ویژه می تواند توسط سفارش انجام شود.

III. مقوله های قابل استفاده

آزمایش تخلیه جزئی و ولتاژ AC برای مهندسی برق و دستگاه های HV، مانند ترانسفورماتور، GIS، محرک متقابل، سوئیچ، bushing، arrester، کابل.
ولتاژ AC قدرت مقاومت از مواد عایق

IV. ویژگی های فنی

مقدار کمی از نصب کامل که می تواند مقدار را در 5pC تضمین کند ((به جز موارد خاص)
پوسته ای از رزین اکسپوکسی ریخته شده، فیبر شیشه ای غیر کرونایی جداکننده ولتاژ بالا
مقاومت کم تجهیزات کامل، عملکردهای کامل از ولتاژ بیش از حد، بیش از حد جریان، حفاظت از قوس با قابلیت اطمینان
قالب اختصاصی پردازش شده برای سپر درجه بندی، آلومینیوم قالب، سطح صاف، وزن سبک، آسان برای نصب
دستگاه آزمایش HV با ظرفیت بزرگ از سیستم اندازه گیری و کنترل هوشمند فرکانس قدرت استفاده می کند تا هوش بسیار بالاتر و
اتوماسیون کنترل و حفاظت.
نمونه گیری و استفاده از ارتباطات نوری، به طور کامل حلقه کنترل ولتاژ بالا و ولتاژ پایین را جدا کنید.
خود بازرسی و نمایش وضعیت در زمان واقعی در پردازش آزمایش در دسترس است.
عملکرد مدیریت کامل اطلاعات و گزارش.
توانایی ثبت و ترسیم منحنی تست HV U/T،I/T

V. تصویر اتصال آزمون (به عنوان مثال: مدل CQSB-500KVA/500KV):

PD Free AC Transformer Test Systems , HV Type High Potential Test Equipment 0
VI. مزایا

آزمایش فرکانس قدرت خالص در 50Hz یا 60Hz، تحریف ولتاژ خروجی (THD) بسیار کوچک است.
پاسخگویی به الزامات اندازه گیری تخلیه جزئی کم
ساختار ماژولار برای صرفه جویی در فضا در سالن آزمایش
مقاومت پایین، طیف گسترده ای از برنامه های کاربردی
آسان برای استفاده با سیستم اندازه گیری کنترل شده توسط کامپیوتر
مدار حفاظت کامل برای اطمینان از ایمنی پرسنل و تجهیزات
اجزای الکترونیکی حساس به افزایش و حفاظت از عبور
به ویژه برای آزمایشاتی که نیاز به ولتاژ پایدار دارند حتی اگر بار تحت ولتاژ تغییر کند (تست های کرونا، مرطوب و آلودگی) یا زمانی که بار محرک باشد (ترانسفورماتور ولتاژ محرک).

VII. داده های فنی عمومی:

حالت آزمایش سیستم: PD Free AC Resist Voltage Test Systems With Cylinder Type Transformer (سیستم های آزمایش ولتاژ مقاوم با ترانسفورماتور نوع سیلندر)
مدل سیستم: CQSB-500KVA/500KV
منبع برق ورودی: 380±10% ((یک فاز) ،50Hz/60Hz
ظرفیت خروجی نامی: 500kVA
ولتاژ خروجی نامی: 500KV
حداکثر ولتاژ آزمون: حداکثر 500KV
جریان خروجی نامی: 1.0A
محدوده فرکانس: 50/60Hz
شکل موج ولتاژ خروجی: موج سینوس خالص
افزایش دما: کمتر از 65K در حال حاضر 60 دقیقه کار نامی؛
سطح سر و صدا: بیش از 65dB
ساختار: روغن فرو رفته با نوع سیلندر طراحی شده

VIII. سایر اجزای اختیاری

فیلتر سر و صدا منبع برق
فیلتر سه و پنجم
راکتور جبران
دستگاه حفاظت سریع الکترونیکی از ولتاژ بالا
خازن استاندارد SF6
آشکارساز تخلیه جزئی

IX. سایر مدل های معمولی

1.نوع یک ترانسفورماتور:

مدل	ظرفیت نامی (KVA)	منبع ورودی LV ((KV)	ولتاژ خروجی نامی ((KV)	ابعاد ترانسفورماتور سیلندر D× H(mm)	وزن (کیلوگرم)
CQSB-1.5KVA/50KV	1.5	0.22	50	φ430*580	65
CQSB-2.5KVA/50KV	2.5	0.22	50	φ280*500	70
CQSB-3KVA/50KV	3	0.22	50	φ300*510	72
CQSB-5KVA/50KV	5	0.22	50	φ460*580	110
CQSB-5KVA/100KV	5	0.22	100	φ640*820	130
CQSB-10KVA/100KV	10	0.22	100	φ620*850	160
CQSB-50KVA/100KV	50	0.4	100	φ725*1100	500
CQSB-12KVA/120KV	12	0.38	120	φ750*1230	380
CQSB-15KVA/150KV	15	0.38	150	φ820*1220	500
CQSB-20KVA/200KV	20	0.38	200	φ1080*1700	900
CQSB-50KVA/250KV	50	0.38	250	φ1460*1520	1250
CQSB-75KVA/250KV	75	0.38	250	φ1460*1780	1450
CQSB-75KVA/500KV	75	0.38	500	φ2000*4850	6800
CQSB-100KVA/100KV	100	0.38	100	φ1000*1250	800
CQSB-100KVA/150KV	100	0.38	150	φ1410*1620	1700
CQSB-100KVA/250KV	100	0.6	250	φ1100*1450	1550
CQSB-125KVA/250KV	125	0.38	250	φ1540*2060	3460
CQSB-150KVA/150KV	150	0.6	150	φ1420*1620	2200
CQSB-2000KVA/500KV	2000	3	500	φ3000*4800	50000

2نوع ترانسفورماتور های سیلندری قابل انباشت:

مدل	ظرفیت نامی (KVA)	منبع ورودی LV ((KV)	ولتاژ خروجی نامی ((KV)	ابعاد ترانسفورماتور سیلندر D× H(mm)	وزن (کیلوگرم)
CQSB-10KVA/2*50KV	10	0.2	100	φ410*980	200
CQSB-25KVA/2*125KV	25	0.38	250	φ1250*2200	890
CQSB-100KVA/2*200KV	100	0.38	400	φ1580*3650	2500
CQSB-150KVA/2*150KV	150	0.38	300	φ1600*3200	3980
CQSB-300KVA/2*150KV	300	0.38	300	φ1600*3800	4280
CQSB-250KVA/2*250KV	250	0.38	500	φ2220*6100	11200
CQSB-500KVA/2*250KV	500	0.6	500	φ2030*4600	18500
CQSB-600KVA/2*300KV	600	3	600	φ3200*8000	19000
CQSB-1200KVA/2*300KV	1200	0.6	600	φ3000*6200	28900
CQSB-1250KVA/2*125KV	1250	3	250	φ4500*3200	14500
CQSB-300KVA/2*300KV	300	3	600	φ2610*5600	10000
