12kVA فرکانس قدرت مقاومت تجهیزات تست ولتاژ برای آزمایش الکتریکی

تجهیزات آزمایش ولتاژ مقاومت با فرکانس قدرت

1ویژگی های اصلی
سری CQSB از ترانسفورماتورهای تست ولتاژ بالا دارای ویژگی های اندازه کوچک، وزن سبک و قابلیت انعطاف پذیری قوی هستند.علاوه بر تجهیزات به طور گسترده ای در اتاق های مختلف آزمایش ولتاژ بالا بزرگ و کوچک استفاده می شود، آنها مناسب تر برای آزمایش های مختلف جداسازی الکتریکی ولتاژ بالا در محل هستند. کنسول آزمایش در کنار هم یک دستگاه آزمایش فراوانی قدرت مقاومت ولتاژ کامل را تشکیل می دهند.

2حوزه کاربرد
انجام آزمون ولتاژ مقاومت AC برای تجهیزات عامل سیستم برق، آزمایش عملکرد عایق برای ابزار عایق و برآورده کردن الزامات آزمایش ولتاژ مقاومت فرکانس قدرت 60kV.این مجموعه از تجهیزات به طور عمده برای 10kV سوئیچینگ مقاومت تست ولتاژ استفاده می شود، ولتاژ تخلیه شکاف تخلیه، و گرفتگی رعد و برق ولتاژ مرجع AC آزمایش و شبکه توزیع روستایی آزمایش ترانسفورم، و غیره

3شرایط استفاده
1) ارتفاع: ≤1000 متر
2) دمای محیط: -20°C+50°C
3) رطوبت نسبی هوا: ≤80٪، بدون تهویه
4) مقاومت در برابر زلزله: ≤8
5) شتاب افقی زمین 3.0m/s2، شتاب عمودی زمین 1.5m/s2
6) شکل موج ولتاژ منبع برق یک موج سینوس واقعی است و میزان تحریف شکل موج کمتر از 3٪ است
7) تنظیم یک نقطه قابل اعتماد زمین، مقاومت زمین < 0.5Ω
8) محل نصب: داخل و خارج از خانه

4. مطابق با استانداردهای فنی
GB 50150-2016 استاندارد آزمایش نصب تجهیزات الکتریکی مهندسی تجهیزات الکتریکی
Q/CSG1205019-2018 مقررات پذیرش تحویل تجهیزات برق
بخشی از GB 26861-2011 قوانین کار ایمنی برق برای آزمایشگاه ولتاژ بالا
DL 5009.3-2013 قوانین ایمنی کار برای ساخت نیروگاه برق بخش سوم: زیر ایستگاه
ترانسفورماتور آزمون JB/T9641
راکتور GB10229
GB1094.1 GB1094.5 ترانسفورماتور قدرت
GB/T311.1 عایق بندی و هماهنگی تجهیزات انتقال و تبدیل برق ولتاژ بالا
GB/T16927.1 تکنولوژی آزمایش ولتاژ بالا بخش اول الزامات آزمون عمومی
GB/T16927.2 تکنولوژی آزمایش ولتاژ بالا بخش 2 سیستم اندازه گیری
GB7328 اندازه گیری سطح صوتی ترانسفورماتورها و راکتورها
GB/T509 راهنمای آزمایش ترانسفورماتور قدرت
GB4208 سطح حفاظت از محفظه
GB/T191 علامت گرافیکی بسته بندی، ذخیره سازی و حمل و نقل
DL/T 848.2 شرایط فنی عمومی برای تجهیزات آزمایش ولتاژ بالا بخش 2: تجهیزات آزمایش ولتاژ بالا فرکانس قدرت
GB5273 ترمینال های ترانسفورماتورها، دستگاه های الکتریکی ولتاژ بالا و بوچینگ ها
GB/T11920 شرایط فنی عمومی برای دستگاه های کنترل متمرکز برای قطعات الکتریکی نیروگاه ها
تکنولوژی آزمایش ولتاژ بالا IEC60-1
DL/T 846.1 الزامات فنی کلی برای تجهیزات آزمایش ولتاژ بالا بخش 1: سیستم اندازه گیری تقسیم کننده ولتاژ بالا

5. ترکیب مجموعه کامل تجهیزات

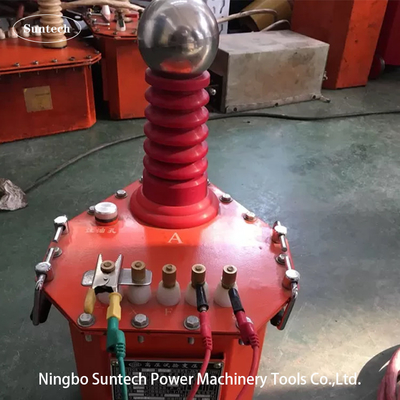

1) ترانسفورماتور آزمایشی AC CQSB ((J) -12kVA/60kV/0.2kV 1 مجموعه
2) 1 کنسول (از جمله تنظیم کننده ولتاژ) TC-12kVA/0.22kV
3) مقاومت محدود کننده جریان محافظت BHR- 0.2A/0.6kΩ 1 pc

6پارامترهای فنی کلی
1) ظرفیت اسمی: 12kVA
2) منبع برق کار: 220 ولت
3) فرکانس کار: 50 هرتز
4) ولتاژ خروجی نامی: 60kV (AC)
5) جریان خروجی نامی: 0.2A
6) سطح عایق بندی: برای 10 دقیقه در حالت بی بار 1.1 برابر ولتاژ نامی نگه دارید، همه قسمتها طبیعی هستند.
7) شکل موج: موج سینوس
8) تحریف شکل موج: <3٪
9) زمان کار: 5 دقیقه کار مستمر تحت ظرفیت نامی
10) افزایش دمای: افزایش دمای هر جزء در شرایط عملیاتی نامی ≤65K است.
11) ثبات ولتاژ بالا، نوسانات تصادفی کوچک، ≤1٪ در صورت تغییر ولتاژ منبع برق ±10٪
12) ترانسفورماتور آزمایش و کنسول ساختارهای جداگانه ای هستند
13) طول عمر تجهیزات: بیش از 10 سال
